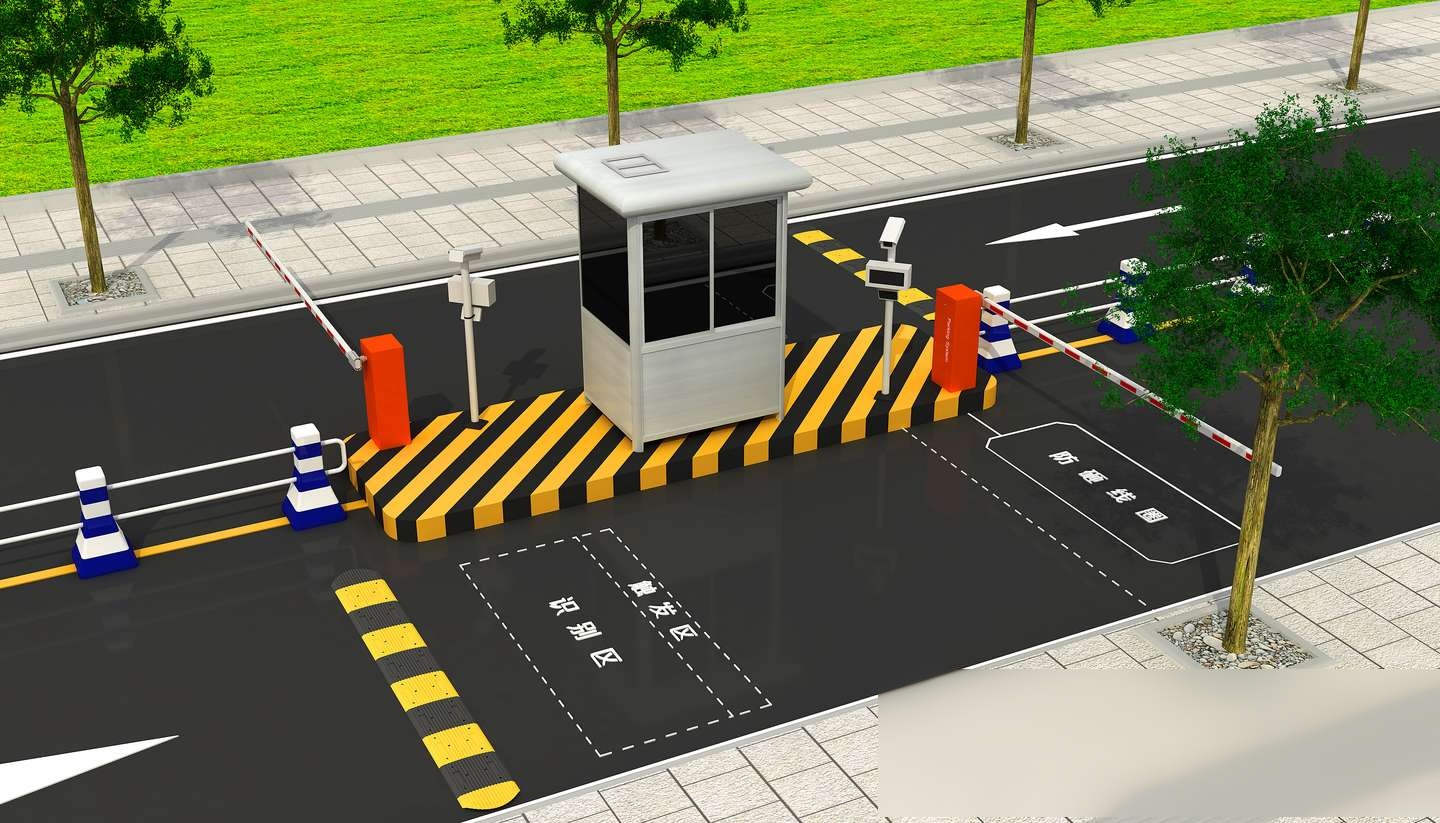

停车场管理系统安装与接线全攻略 从入门到精通

停车难是许多城市面临的痛点，而一套高效的停车场管理系统能大幅提升车位周转率和管理效率。但如何正确安装、接线？有哪些坑需要避开？本文将为你详细拆解停车场管理系统的安装流程、注意事项及接线方法，让你从入门到精通。

一、安装前的准备工作

1. 现场勘察与规划

• 确定出入口位置：根据车流量、道路宽度和视线盲区，规划道闸、地感线圈、读卡器等设备的具体位置。
• 测量距离：道闸与岗亭、控制主机之间的走线距离需精确测量，避免线材不足或冗长。
• 环境评估：检查是否有强磁场干扰源（如高压线、大型电机），避免影响读卡灵敏度。

2. 工具与材料清单

• 工具：电钻、角磨机、万用表、网线钳、剥线钳、螺丝刀套装、冲击钻等。
• 材料：电源线（RVV 21.0或以上）、网线（超五类/六类）、信号线（RVVP 20.5屏蔽线）、PVC管、膨胀螺丝、扎带等。
• 设备：道闸、车检器、地感线圈、读卡器（或车牌识别相机）、控制主板、岗亭电脑、管理软件。

3. 安全与规范

• 断电作业：接线前务必关闭相关电源，防止触电或烧毁设备。
• 防水防潮：户外设备需达到IP54以上防护等级，接线处用防水胶带或接线盒密封。
• 接地保护：控制主机、道闸等金属外壳必须可靠接地，避免漏电和雷击。

二、核心设备安装步骤

1. 道闸安装

• 固定底座：在预定位置用膨胀螺丝将道闸底座固定于水泥地面，确保水平、稳固。
• 安装闸杆：根据通道宽度选择直杆或曲杆，注意杆长与道闸型号匹配。
• 调试平衡：调整弹簧拉力，使闸杆在水平位置能自动停留，且起落平稳无抖动。

2. 地感线圈埋设

• 切割路面：用切割机在路面切出1m×2m的矩形槽（深度5-8cm），四角切45°倒角。
• 绕设线圈：将1.0mm²以上绝缘导线在槽内绕4-6圈，引出线双绞后接入车检器。
• 封槽：用沥青或环氧树脂填封，确保线圈不被移位或破损。

3. 读卡器/车牌识别相机安装

• 高度与角度：读卡器距地1.2-1.5m，车牌识别相机距地1.5-1.8m，俯仰角建议15°-30°。
• 避光措施：避免逆光安装，必要时加装遮阳罩或补光灯。

4. 控制主机与岗亭设备

• 位置：控制主机置于岗亭内干燥通风处，远离热源和强电。
• 供电：建议采用UPS不间断电源，防止突然断电导致数据丢失。

三、接线方法与图示

1. 电源接线

• 道闸：通常为AC220V，L/N接火线零线，PE接地线。
• 读卡器/相机：多为DC12V/24V，注意正负极，建议用独立电源供电。
• 控制主板：DC12V，从开关电源引出，避免与道闸共用电源造成干扰。

2. 信号线接线

• 地感线圈至车检器：线圈两端接车检器的“LOOP”端子，无极性要求，但建议使用双绞屏蔽线。
• 车检器至道闸：车检器的继电器输出（NO/COM）接道闸的“开/关”信号端。
• 读卡器/相机至控制主机：
• Wiegand协议：D0、D1、GND三线，注意线序。

• TCP/IP：网线直连交换机，或通过RJ45转接线。

• RS485：A+、B-两线，需手拉手连接，终端加120Ω电阻。

3. 接线示意（以车牌识别系统为例）

[车牌识别相机] --(网线)--> [交换机] --(网线)--> [控制主机] --(RS485/USB)--> [岗亭电脑]
[地感线圈] --(信号线)--> [车检器] --(继电器输出)--> [道闸]
[道闸] --(电源线)--> [AC220V]
[相机] --(电源线)--> [DC12V]

4. 接线注意事项

• 强弱电分离：电源线与信号线间距≥30cm，避免平行走线，必须交叉时呈90°。
• 屏蔽层接地：屏蔽线单端接地（通常接控制主机地），防止地环路干扰。
• 线缆标识：每根线两端用标签标记，方便日后维护。

四、安装后的调试与常见问题

1. 单机调试

• 道闸：手动按钮控制起落，检查限位是否准确。
• 读卡/识别：用测试卡或车辆测试，调整读卡距离和识别角度。
• 地感：车辆经过时车检器指示灯应亮起，否则检查线圈。

2. 联机调试

• 通讯测试：在管理软件中添加设备，检查是否在线。
• 逻辑测试：模拟车辆入场、出场流程，验证道闸自动开闭、计费是否正确。

3. 常见问题排查

• 道闸不开：检查电源、车检器信号、控制主板输出。
• 读卡不灵敏：检查电源电压、天线方向、是否有干扰源。
• 车牌识别率低：调整相机角度、补光灯亮度，或升级识别算法。

五、注意事项与最佳实践

1. 防雷接地：户外设备加装防雷器，接地电阻小于4Ω。
2. 线材余量：走线预留1-2米余量，便于设备维修或移位。
3. 标识清晰：在接线盒内贴接线图，便于后期维护。
4. 定期巡检：每季度检查接线是否松动、线圈是否老化。
5. 软件备份：定期备份数据库和配置，防止系统崩溃。

停车场管理系统的安装是一个系统工程，需要细心规划、规范接线和耐心调试。掌握以上要点，你就能独立完成一套标准系统的部署。记住：细节决定成败，尤其是接线环节，一步错则步步错。希望本文能助你少走弯路，顺利搞定停车场管理系统安装！
